techtray™ von Kögel: Werkstückträger aus Kunststoff

Kögel ist bekannt für die hochwertigen Metall-Produkte, die von unseren Kunden in der industriellen Teilereinigung und Bauteilereinigung eingesetzt werden. Dazu gehören auch unsere Werkstückträger. Mit dem techtray™ Werkstückträger geht Kögel einen neuen Weg: Ein Kunststoff-Werkstückträger, der sich nahtlos in das Kögel Werkstückträgersystem für die Teilereinigung einfügt. techtray™ ersetzt die in der Teilereinigung oftmals genutzten Blechplatten durch einen Gitterboden aus hochwertigem Kunststoff. Auf diesem neu entwickelten Trägersystem können verschiedene Gefacheteiler angebracht werden, mit denen sich der Werkstückträger exakt an die Größe der zu reinigenden Bauteile anpassen lässt.

Für ein optimales Reinigungsergebnis in hochsensiblen Bereichen kombiniert techtray™ die Vorteile von Kunststoff-Werkstückträgern mit der Formgebung eines Metall-Gitterbodens. Sicherheit vor Beschädigungen und die optimale Durchspülung beim Reinigungsvorgang machen das Kögel techtray™ zum neuen Standard in der industriellen Teilereinigung, beim Teilehandling sowie in der Teilelogistik.

techtray™ Basiskomponenten: So funktioniert der Kunststoff-Werkstückträger

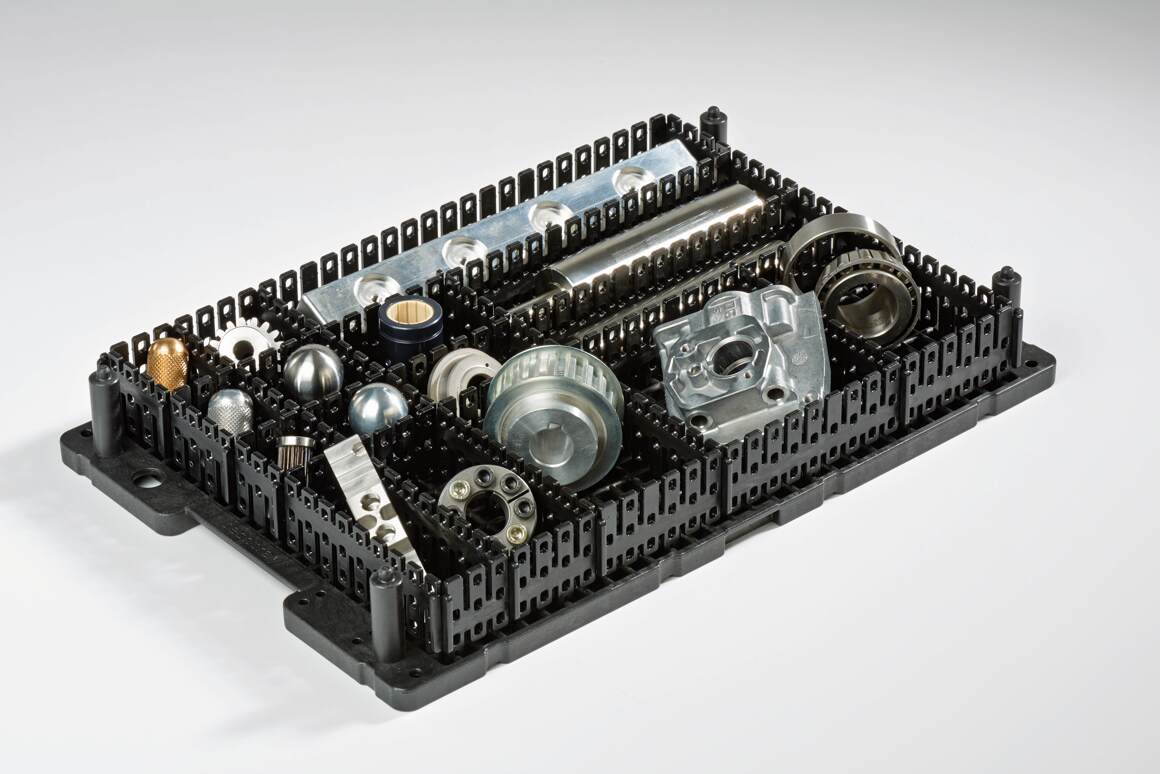

Mit einem Rastermaß von 13 × 13 mm ergeben sich unzählige Aufnahme-Varianten. Das macht das techtray™ System äußerst flexibel für alle denkbaren Anwendungen und Branchen. Die Bauart des Techtray-Systems vermeidet große, geschlossene Oberflächen zugunsten einer optimalen Umspülung. Die Basiskomponenten des techtray™ Systems bestehen aus den Trägerplatten, den Abstandsbolzen sowie den Quer- und Längsteilern. Anbau- und Zubehörteile vervollständigen die Techtray™-Familie.

Interessiert? Jetzt das techtray™ System von Kögel anfragen!

  • Werkstückträgerplatte:  Die Werkstückträgerplatte ist in mehreren Werkstoffvarianten und einer maximalen Abmessung von 600 x 400 mm erhältlich. Das System kann als Boden und als Deckel gleichermaßen eingesetzt werden. Abgerundete Kanten ermöglichen ein optimales Strömungsverhalten und vermeiden eine eventuelle Verletzungsgefahr. Die Größen sind passend für Standard-Reinigungskörbe oder KLT. Sondergrößen können auf Anfrage ebenfalls geliefert werden.

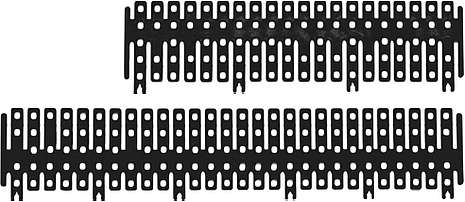

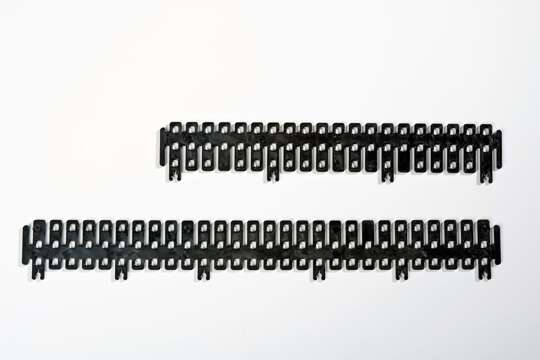

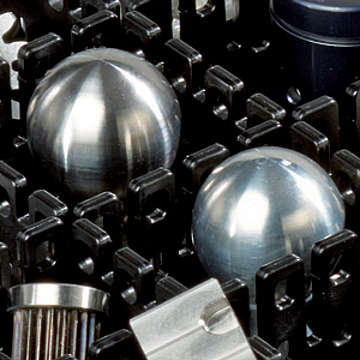

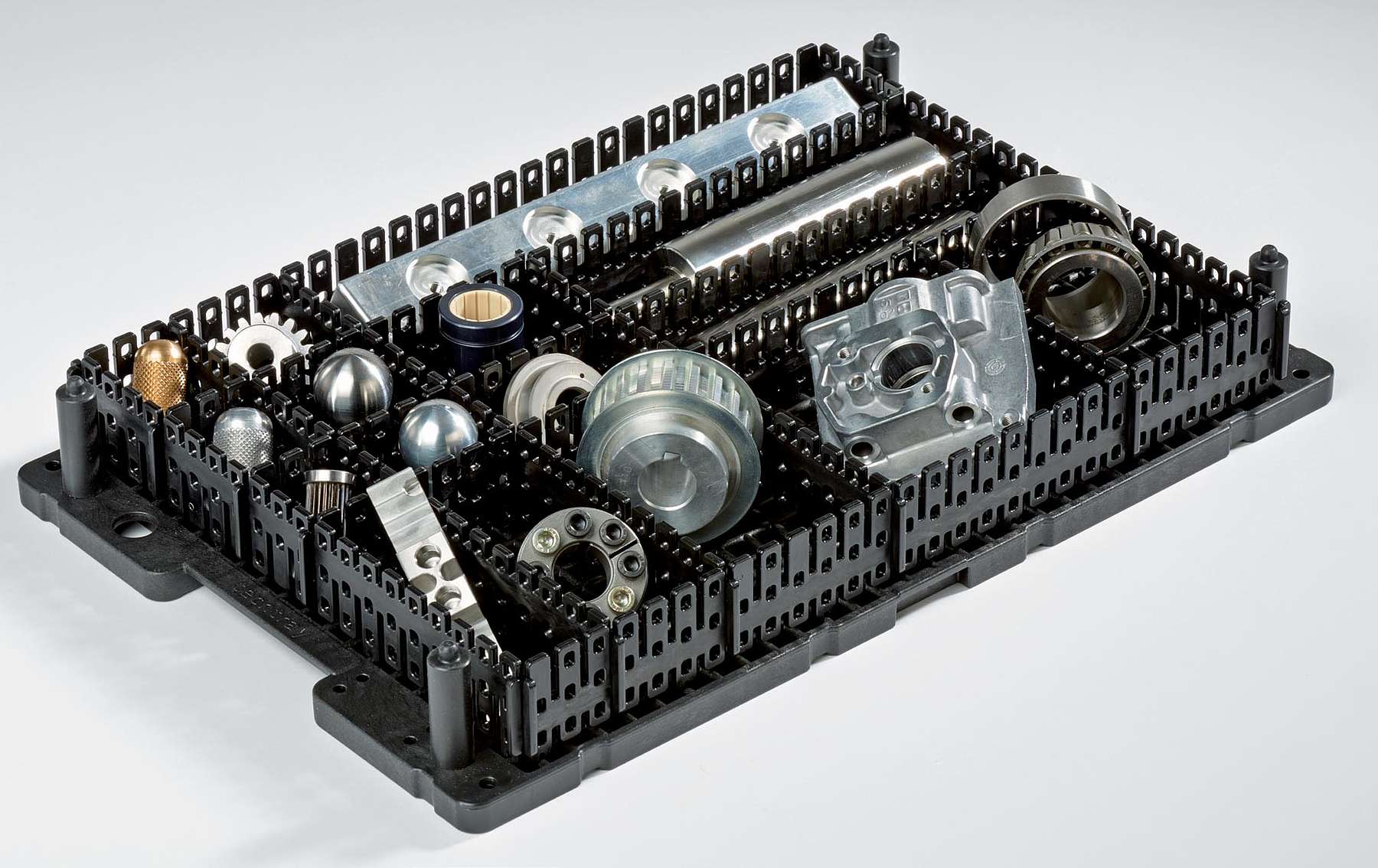

  • Quer- und Längsteiler: techtray™ erlaubt eine einfache Montage der Gefacheteiler. Mit den Quer- und Längsteilern kann ein Rastermaß von 13 mm eingeteilt werden. Es sind Fachgrößen ab 9,5 x 9,5 mm möglich. Die Teilerelemente erhalten Sie in verschiedenen Längen und Höhen, die Sie durch Clickverbindungen ohne Werkzeug montieren können. Boden und Facheinteilungen verfügen über ausreichend viele Öffnungen für eine gute und gleichmäßige Umspülung.

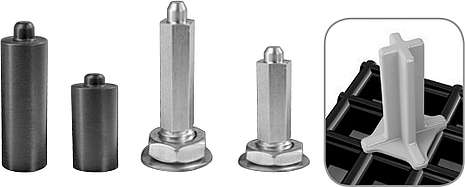

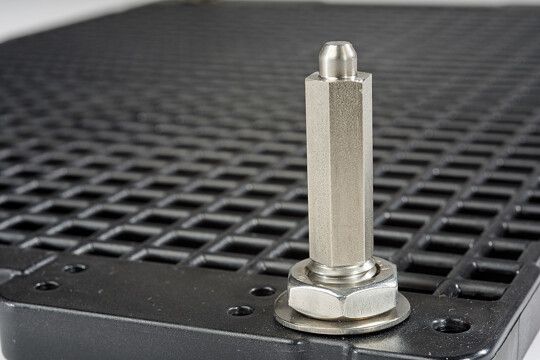

  • Stapelbolzen aus Polyamid oder Edelstahl: techtray™ ist höhenvariabel stapelbar dank der Stapelbolzen. Mit ihnen können die Werkstückträgerplatten gestapelt werden. Die Höhe der Stapelbolzen passen Sie individuell an. Die Möglichkeit, innerhalb eines Stapels verschieden hohe Werkstücke einzulegen, bringt noch mehr Flexibilität in die Bauteilereinigung. techtray™ Böden unterscheiden sich in der Ausführung für die Anwendung mit Kunststoff- oder Edelstahlbolzen.

Zubehör & Anbauteile für das techtray™ System

Das Techtray ist kombinierbar mit den Werkstückträgern und Komponenten aus den Kögel RK-Serien.  Das Kögel techtray™ System ist im Standardkorb, im Fachhordengestell und als eigenständiger Werkstückträger nutzbar – sicher, sauber, flexibel.  Die nahtlose Verknüpfung mit den Kögel Reinigungskörben ermöglicht nahezu unbegrenzte Kombinationsmöglichkeiten mit und innerhalb der RK-Werkstückträgerserien. Die Zusammenführung von Metall- und Kunststoff-Elementen vereint die Vorteile der jeweiligen Materialien. Aber auch systemspezifisches Zubehör für den techtray™ hat Kögel im Angebot:

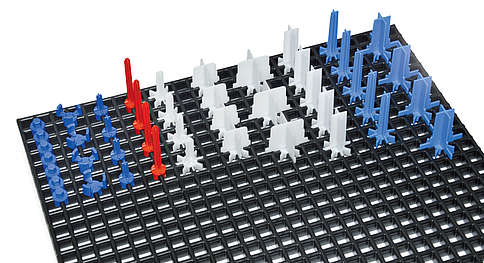

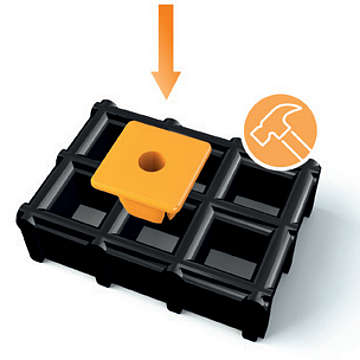

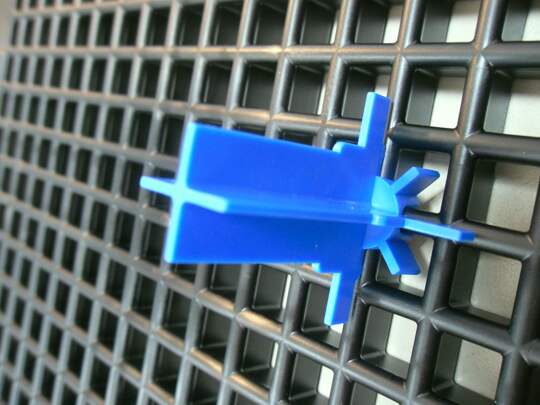

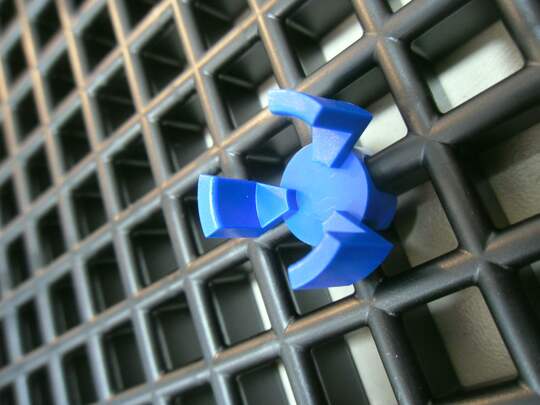

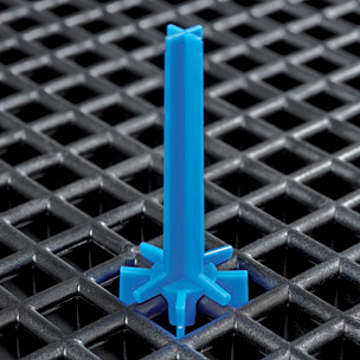

  • click & clean: Für die präzise Positionierung von Bauteilen stehen Pins aus Kunststoff zur Verfügung, die über ein Stecksystem auf der techtray™ Bodenplatte angebracht werden. Durch den riesigen Baukasten (> 600 verschiedene Varianten) der bereits verfügbaren oder individuell gefertigten Pins können nahezu alle möglichen Werkstückpositionierungs- und Aufnahmeanforderungen umgesetzt werden. Die Palettierungsstifte werden individuell nach der gewünschten Bauteilform gefertigt. Nahezu jede Form lässt sich im Spritzgussverfahren herstellen. Die Palettierungsstifte lassen sich mittels eines Clip- oder Drehverschlusses schnell und sicher montieren.

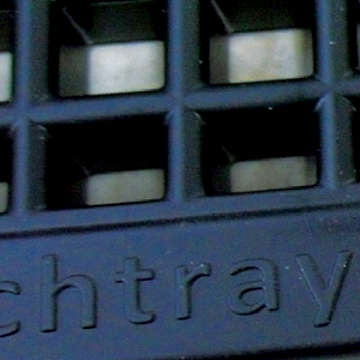

  • Typenschilder: Mit den techtray™ Werkstückträgerkennzeichnungen ist das System bestens für den Einsatz in einer automatisierten Umgebung und für logistische Abläufe vorbereitet.

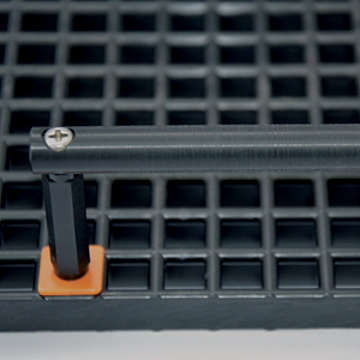

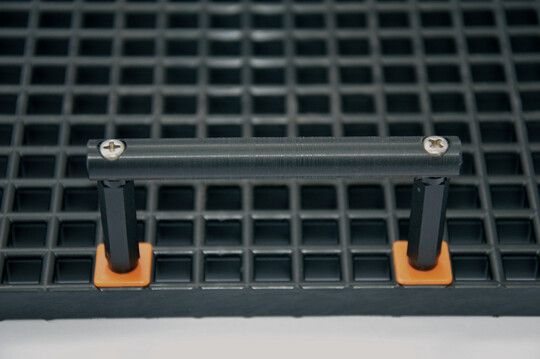

  • Griffe und Stangen: Einschraubbare oder clipbare Transportgriffe oder verdrehgesicherte Stangen aus Edelstahl sind nur zwei von vielen erhältlichen Zubehörteilen für das techtray™ System. Je nach Anwendungsfall können Haken oder Aufnahmepunkte an den Stangen befestigt und Werkstücke aufrecht stehend platziert werden.

Mit dem Techtray Werkstücke horizontal oder vertikal platzieren

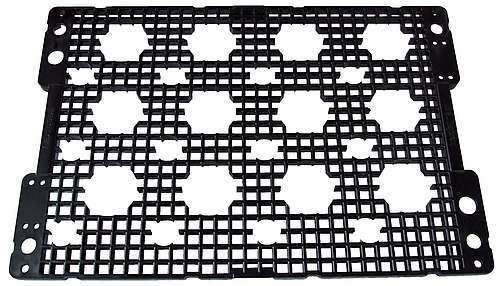

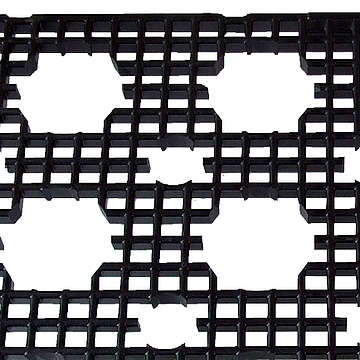

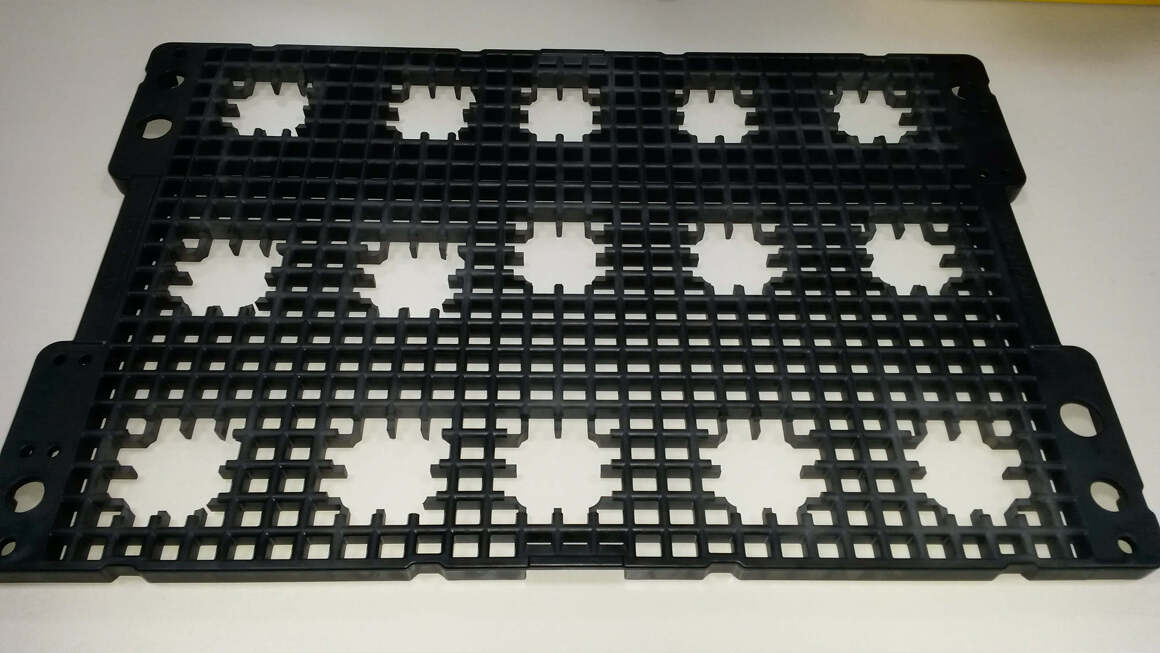

Ein weiterer Vorteil des techtray™ Systems: Es ist für die horizontale UND vertikale Platzierung von Werkstücken bestens geeignet. Mit dem neuen techtray™ Trägersystem können Werkstücke auch in die Tiefe über mehrere Ebenen hinweg platziert werden. Die Grundlage hierfür bilden mehrere übereinander platzierte techtray™ Böden, die individuell nach der jeweiligen Werkstück-Dimension mittels Wasserstrahltechnik passgenau ausgeschnitten werden. Die Durchdringungen der Kunststoffplatten können individuell auf die Dimensionen und Formen der Werkstücke angepasst werden.

Die Vorteile des techtray™ Systems auf einen Blick

techtray™ ist variabel, flexibel und wirtschaftlich:

  • Hohe Flexibilität durch universelle Gefache als Steckvariante
  • Kombinierbar mit Palettierungsstiften aus Kunststoff
  • Multitrayfunktion (Boden = Deckel)
  • 100% Bauteilschutz durch Kunststoff
  • Einsetzbar für Transport, Logistik und Reinigung
  • Für Roboterhandling und Automatisierung geeignet
  • Durch Ecksäulen stapelbar und damit höhenvariabel
  • Gute Umspülung und geringe Abschirmung
  • Temperaturbeständigkeit: 80 bis 120 °C
  • Erhältlich in den Abmessungen <= 600 x 400 mm sowie in unterschiedlichen Höhen.
  • Passend in alle KLTs, Schäferboxen oder Kögel RK-Korbsysteme
  • Sehr geringes Eigengewicht ermöglicht eine optimale Ergonomie

techtray™ — Einsatz in allen Branchen

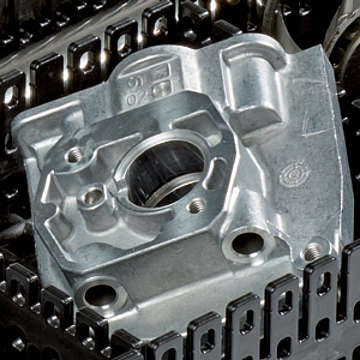

Die Einsatzgebiete des techtray™ Systems erstrecken sich über alle Industriebereiche und Branchen, in denen die Bauteilreinigung ein zentraler Bestandteil des Fertigungsprozesses ist. Insbesondere sensible Bauteile werden mit den neuen Kunstoffträgern schonend aufgenommen, gereinigt, sicher transportiert und aufbewahrt.

Die verwendeten Kunststoffe sind langlebig, für die Ultraschallreinigung geeignet und werden passgenau mit abgerundeten Kanten hergestellt. techtray™ kann in vielen industriellen Umgebungen als universeller Teileträger eingesetzt werden. Durch die vielfältigen Möglichkeiten zur Anpassung wird der Kögel Techtray zur individuellen Werkstückträgerlösung.

Beispielhafte Einsatzbereiche

  • Medizintechnik
  • Mechatronik
  • Mikroelektronik
  • Feinwerktechnik
  • Luft- und Raumfahrttechnik
  • Automobilindustrie

Jetzt das techtray™ System von Kögel online anfragen

Unsere breite Palette von Produkten für die industrielle Teilereinigung hat mit dem techtray™ eine ganz neue Komponente bekommen. Kunststoff-Werkstückträger sind zwar nicht für alle Anwendungen geeignet, etwa wenn hohe Hitzebeständigkeit, extreme Belastbarkeit oder bestimmte mechanische Eigenschaften erforderlich sind. Dann können die bewährten Metall-Werkstückträger von Kögel die bessere Wahl sein. Wenn Sie aber von den Vorteilen des Kögel techtray™ überzeugt sind, dann kontaktieren Sie uns noch heute per E-Mail unter reinigung@mk-koegel.de. Darüber hinaus sind wir jederzeit sehr gerne bereit, gemeinsam mit Ihnen maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen zu entwickeln. Wenn Sie kompetente Beratung zum Techtray-System benötigen, stehen wir Ihnen auch gerne telefonisch zur Verfügung unter +49 (0)70 45 / 982 – 71. Wir freuen uns auf Ihren Anruf!
